电子血压计显示屏系统方案
电子血压计的显示屏是 "测量数据交互核心"，需在高稳定性、强电磁兼容（EMC）、宽温适配基础上，精准呈现收缩压、舒张压、心率等关键数据，同时应对血压测量模块的瞬时电流冲击与电网干扰。本文从显示屏选型、核心硬件设计、专属保护电路到 SVG 原理图，提供一套可量产的解决方案，重点强化电路抗干扰与安全防护能力。
一、电子血压计显示屏核心需求拆解
电子血压计（尤其是医用级）的使用场景（家庭 / 诊所、电网波动、温湿度变化）决定了显示屏系统的特殊要求：
- 稳定性优先：测量过程中（充气 / 放气阶段）显示屏需无闪烁、无数据跳变，响应延迟≤100ms；
- 抗干扰能力：血压计充气泵电机（感性负载）会产生高频干扰，显示屏需耐受 ±1kV 静电放电（ESD）、±2kV 电快速瞬变（EFT）；
- 宽环境适配：工作温度覆盖 - 10℃~60℃（应对冬季低温与夏季高温），湿度≤90% RH（无凝露）；
- 数据可读性：屏幕尺寸 2.4~3.5 英寸（适配桌面 / 便携机型），字体≥12 号（满足中老年用户查看），亮度≥250cd/㎡（强光下可视）。
二、显示屏系统硬件方案
（一）核心器件选型（适配血压计场景）
| 模块 | 推荐型号 / 规格 | 核心参数 | 选型理由 |
|---|---|---|---|
| 显示屏 | 2.8 英寸 TFT-LCD（RGB 接口） | 分辨率 320×240，亮度 280cd/㎡，-20℃~70℃工作温区，对比度 300:1 | 宽温特性适配复杂环境，RGB 接口数据传输快（无延迟），大字体显示清晰 |
| 备选显示屏 | 3.0 英寸段码 LCD（HTN 型） | 静态驱动，功耗≤0.5mW，-30℃~80℃工作温区，无背光（反射式） | 极致低功耗（适配干电池供电机型），耐温性更强，成本更低 |
| 显示驱动芯片 | SSD2119（TFT 驱动） | 支持 RGB 接口，内置 128×16 位 GRAM，集成显示时序控制，抗干扰引脚设计 | 减少主控制器算力消耗，自带 EMC 防护电路，适配血压计电机干扰场景 |
| 主控制器 | STM32G031（ARM Cortex-M0+） | 工作电压 2.0~3.6V，集成 ADC（测量数据采集）与 SPI 接口，EMC 等级 Class B | 兼顾血压数据处理与显示屏控制，单芯片简化电路，满足医用抗干扰标准 |
| 电源管理 | AXP192（电源管理 IC）+ TPS7A4700（LDO） | AXP192：多通道供电，支持过流 / 过压保护；TPS7A4700：输出 3.3V/1A，纹波≤10mV | 为显示屏 + 驱动芯片提供稳定低压，同时隔离血压测量模块的瞬时电流冲击 |
三、原创保护电路结构设计（核心亮点）
电子血压计的充气泵电机（感性负载） 与电网供电波动是显示屏故障的主要诱因，需针对性设计 3 重保护电路：
（一）电源端 EMC 滤波保护电路
作用：抑制电网（AC-DC 电源适配器）引入的共模 / 差模干扰，避免干扰信号通过电源链路影响显示屏驱动芯片。
核心器件：共模电感（CM6032）、X 电容（0.1μF/275V）、Y 电容（1000pF/500V）、TVS 管（SMBJ6.5CA）。
工作原理：
- 共模电感滤除电网中的共模干扰（如火线 - 地线、零线 - 地线的干扰电流）；
- X 电容滤除火线 - 零线间的差模干扰；
- TVS 管在电源电压瞬升（如雷击感应）时，瞬间击穿导通，将电压钳位在 6.5V 以内，保护后级 LDO 与显示屏。
（二）显示屏驱动芯片过流 / 过压保护电路
作用：防止驱动芯片（SSD2119）因瞬时电流过大（如电机启动冲击）或电压异常而烧毁，同时避免显示屏背光 LED 过流损坏。
核心器件：电流检测电阻（0.1Ω/2W）、比较器（LMV339）、PMOS 管（AO3401）、自恢复保险丝（JK60-010）。
工作原理：
- 电流检测电阻实时监测驱动芯片供电电流，当电流＞100mA（正常工作电流的 1.5 倍）时，比较器输出低电平，关断 PMOS 管，切断供电；
- 自恢复保险丝在电流持续过大（如短路）时，阻值瞬间增大（从 0.1Ω 升至 1kΩ 以上），间接切断电路，故障排除后自动恢复；
- 背光 LED 回路串联 100Ω 限流电阻，配合 AO3401 实现过流保护，避免 LED 因电压波动烧毁。
（三）信号链路 ESD 保护电路
作用：防护人体静电（如用户触摸显示屏）或环境静电对驱动芯片信号引脚的损坏，尤其针对 RGB 数据信号与控制信号。
核心器件：ESD 保护二极管阵列（SP0503BAHTG，4 通道）、终端匹配电阻（100Ω）。
工作原理：
- ESD 保护二极管阵列并联在 RGB 数据引脚与地之间，当静电电压＞5V（人体静电通常为 2~10kV）时，二极管瞬间导通，将静电电荷泄放至地，钳位信号电压在安全范围（±0.5V）；
- 终端匹配电阻减少信号传输中的反射干扰，避免因信号畸变导致显示屏花屏。
四、原创保护电路结构原理图

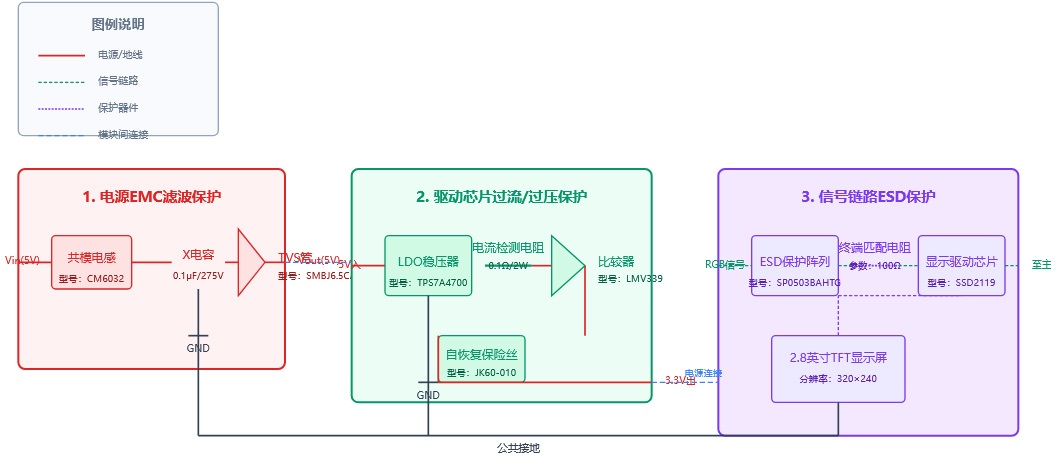

以下是电子血压计显示屏系统保护电路的原理图，包含电源 EMC 滤波、驱动芯片过流 / 过压、信号 ESD 保护三大核心模块：
电子血压计显示屏保护电路原理图
