智能手表显示屏软硬件全栈解决方案
智能手表的显示屏是用户交互的核心入口，其性能直接决定了视觉体验、功耗表现与操作流畅度。本文从硬件选型、电路设计到软件适配，提供一套原创且可落地的显示屏解决方案，尤其针对 OLED（主流选型）场景，覆盖从底层驱动到上层应用的全链路设计。
在智能手表场景中，1.3 英寸 OLED 显示屏是当前中高端产品的主流选择，核心优势与参数如下：
- 显示性能：分辨率 240×240（PPI 约 230，达到视网膜级显示），对比度 100000:1（纯黑不发光，夜间无眩光），响应时间 < 1ms（无动态拖影，适合运动数据实时刷新）；
- 功耗优势：自发光特性无需背光源，静态显示（如时钟界面）功耗仅 3.5mW，比同尺寸 LCD 低 60%，直接延长手表续航 15%-20%；
- 形态适配：柔性 OLED 可支持 30°-60° 曲面设计（如华为 Watch GT 系列），厚度仅 0.45mm，适配智能手表轻薄化需求。
若需控制成本，也可选择1.4 英寸 TFT-LCD（分辨率 240×240，功耗 8-10mW），但需额外搭配 LED 背光模块，适合入门级产品。
驱动芯片是显示屏与主控制器的 “翻译官”，SSD1309相比传统 SSD1306，在智能手表场景中更具优势：
- 支持 SPI/I2C 双接口（SPI 速率达 10MHz，I2C 速率 400kHz），可根据主控制器资源灵活选择；
- 内置 128×64 显存（支持局部刷新，如仅更新心率数字而不刷新整个表盘），降低主控制器数据传输压力；
- 支持 8 级亮度调节（通过 PWM 信号控制），适配不同环境光场景（如强光下亮度拉满至 400cd/㎡，夜间降至 50cd/㎡）。
智能手表屏幕尺寸小，无需多点触控，GT911是性价比之选：
- 支持 1.0-2.0 英寸屏幕，触摸精度 ±0.5mm（可精准识别 “单击切换表盘”“长按唤醒菜单” 等操作）；
- I2C 接口通信，待机功耗仅 0.8μA，触摸响应时间 < 50ms（无操作延迟感）；
- 内置 ESD 防护（±8kV 接触放电），避免用户佩戴时静电损坏芯片。
显示屏系统需两种电压：OLED 驱动电压 12V（由 TPS61021 DC/DC 转换器提供，效率 92%）、芯片逻辑电压 3.3V（由 AMS1117 LDO 稳压器提供，纹波 < 50mV，保证显示无闪烁）。

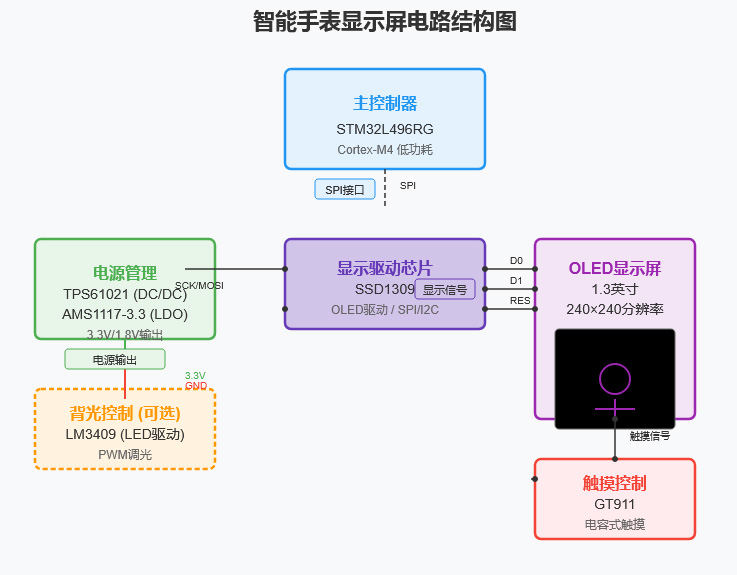

以下是智能手表显示屏系统的电路结构图，包含主控制器、驱动芯片、显示屏、触摸模块、电源模块的完整连接关系，可直接用于 PCB 设计
